Hauv ntiaj teb kev lag luam niaj hnub no, automation systems yog lub hauv paus ntawm kev tsim khoom zoo. Ntawm cov khoom tseem ceeb uas ua rau cov tshuab no ua haujlwm zoo yog Siemens HMI. Siemens HMI (Tib neeg-Machine Interface) ua tus choj ntawm cov neeg ua haujlwm thiab cov cuab yeej siv, ua kom yooj yim rau kev saib xyuas thiab tswj cov txheej txheem. Thaum koom ua ke nrog PLCs (Programmable Logic Controllers) thiab SCADA (Kev Saib Xyuas Kev Tswj Xyuas thiab Cov Ntaub Ntawv Tau Txais) cov tshuab, Siemens HMI siv cov kev ua haujlwm automation mus rau qib tshiab. Qhov blog no yuav tshawb nrhiav yuav ua li cas txhawm rau txhim kho automation systems los ntawm kev sib koom ua ke ntawm Siemens HMI nrog PLCs thiab SCADA, suav nrog cov kauj ruam ua tau zoo, cov txiaj ntsig, thiab tiag -cov ntawv thov hauv ntiaj teb.
Nkag siab cov ntsiab lus tseem ceeb: Siemens HMI, PLCs, thiab SCADA
Ua ntej dhia mus rau hauv kev sib koom ua ke, nws yog ib qho tseem ceeb kom paub tias txhua yam ua tau zoo li cas thiab lawv yuav ua li cas rau ib leeg. Siemens HMI yog tus neeg siv - tus phooj ywg interface uas qhia cov ntaub ntawv tiag tiag - lub sijhawm, tso cai rau cov neeg siv nkag mus rau cov lus txib, thiab ceeb toom lawv txog cov teeb meem. PLCs yog "lub hlwb" ntawm lub system, ua raws li cov lus txib kom tswj cov tshuab xws li motors thiab sensors. SCADA systems saib xyuas cov txheej txheem loj -, sau cov ntaub ntawv los ntawm ntau lub cuab yeej thiab muab kev saib xyuas hauv nruab nrab. Ua ke, lawv tsim lub zog automation ecosystem, nrog Siemens HMI ua qhov txuas tseem ceeb rau tib neeg kev sib cuam tshuam.
Lub luag haujlwm tseem ceeb ntawm Siemens HMI hauv Automation

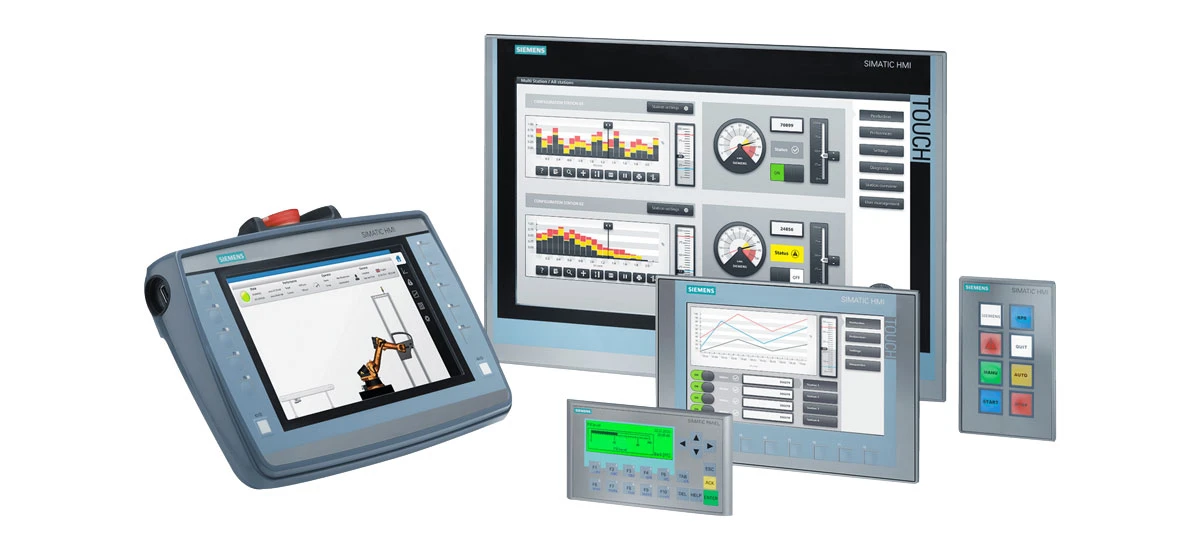

Siemens HMI sawv tawm rau nws txoj kev ntseeg tau thiab hloov tau yooj yim, ua rau nws yog qhov kev xaiv zoo tshaj plaws rau kev lag luam thoob ntiaj teb. Tsis zoo li generic HMIs, Siemens HMI li (xws li KTP700 Basic thiab TP1700) yog tsim los ua haujlwm seamlessly nrog Siemens PLCs thiab SCADA software zoo li WinCC. Lawv txhawb cov txheej txheem kev sib txuas lus, kom ntseeg tau cov ntaub ntawv hloov pauv ruaj khov. Piv txwv li, Siemens HMI tuaj yeem tso saib qhov ntsuas kub los ntawm lub ntsuas hluav taws xob txuas nrog PLC, cia cov neeg ua haujlwm kho cov teeb tsa, thiab ua rau lub tswb nrov yog tias qhov muaj nuj nqis tawm ntawm ntau yam - txhua lub sijhawm. Qhov kev ua haujlwm no yog vim li cas Siemens HMI tseem ceeb heev rau kev ua haujlwm zoo.
Kauj ruam-los ntawm-Kev sib koom ua ke ntawm Siemens HMI nrog PLCs
Kev koom ua ke Siemens HMI nrog PLCs yog cov txheej txheem ncaj qha thaum ua raws cov txheej txheem. Kev teeb tsa ntau tshaj plaws siv Siemens S7-1200/1500 PLCs thiab Siemens HMI nrog TIA Portal software, uas yooj yim rau kev teeb tsa yam tsis muaj coding nyuaj. Hauv qab no yog cov lus qhia siv tau rau kev koom ua ke, suav nrog Siemens HMI thiab PLC kev koom ua ke cov kauj ruam.
1. Kho vajtse txuas
Ua ntej, txuas Siemens HMI thiab PLC rau tib lub network hauv zos siv Ethernet cable. Koj tseem tuaj yeem siv qhov txuas ncaj qha los ntawm kev teeb tsa IP chaw nyob zoo li qub rau ob qho khoom siv-piv txwv li, 192.168.0.1 rau PLC thiab 192.168.0.2 rau Siemens HMI. Xyuas kom lub hardware yog powered on thiab zoo grounded kom tsis txhob teeb liab cuam tshuam.
2. Kev teeb tsa nrog TIA Portal
Qhib TIA Portal thiab tsim ib qhov project tshiab. Ntxiv PLC (piv txwv li, S7-1200) thiab Siemens HMI (piv txwv li, KTP700) rau qhov project. Txheeb xyuas qhov sib txawv hauv PLC qhov kev pab cuam uas yuav cuam tshuam nrog Siemens HMI, xws li lub cev muaj zog pib pib (BOOL hom) thiab qhov ntsuas kub (Tej yam tiag). Tom qab ntawd, hauv Siemens HMI kev teeb tsa, qhia cov PLC hloov pauv mus rau HMI cov ntsiab lus zoo li cov nyees khawm rau pib lub cev muaj zog thiab cov thawv ntawv rau qhov ntsuas kub.
3. Kev teeb tsa kev sib txuas lus
Xaiv tus qauv kev sib txuas lus raws tu qauv kom muaj kev sib pauv ntaub ntawv ntawm Siemens HMI thiab PLC. PROFINET yog qhov kev xaiv zoo tshaj plaws rau Siemens li, vim nws muaj kev kub ceev thiab kev ntseeg siab. Hauv TIA Portal, rub los tsim kom muaj kev sib txuas PROFINET ntawm HMI thiab PLC, tom qab ntawd lees paub qhov IP chaw. Qhov no ua kom lub Siemens HMI tuaj yeem nyeem PLC cov ntaub ntawv thiab xa cov lus txib kom tsis txhob ncua.
4. Kev sim thiab kev debugging
Rub tawm PLC program thiab HMI teeb tsa rau cov khoom siv. Ntsuam xyuas yog Siemens HMI qhia PLC cov ntaub ntawv kom raug-piv txwv li, xyuas seb lub teeb lub cev muaj zog tig li cas thaum PLC xa cov teeb liab "khiav". Debug ib qho teeb meem, xws li tsis yog qhov sib txawv ntawm daim ntawv qhia lossis kev sib txuas lus yuam kev, siv TIA Portal cov cuab yeej kuaj mob. Qhov zoo- kev sib koom ua ke ua kom ntseeg tau tias Siemens HMI thiab PLC ua haujlwm zoo sib xws.
Integrating Siemens HMI nrog SCADA Systems
Thaum Siemens HMI tau koom ua ke nrog PLCs, txuas nws mus rau SCADA system nthuav dav kev saib xyuas lub peev xwm mus rau kev ua haujlwm loj -. SCADA systems zoo li Siemens WinCC Professional sau cov ntaub ntawv los ntawm ntau yam Siemens HMI thiab PLC cov khoom siv, muab lub hauv paus dashboard rau cov neeg ua haujlwm. Qhov kev koom ua ke no yog qhov tseem ceeb rau kev lag luam xws li kev tsim khoom thiab lub zog, qhov uas saib xyuas ntau cov kab ntau lawm yog qhov tseem ceeb. Hauv qab no yog yuav ua li cas thiaj ua tiav, suav nrog cov lus qhia yuav ua li cas txuas Siemens HMI rau SCADA.
1. Xaiv Tau SCADA Software
Siemens WinCC Professional yog qhov kev daws teeb meem zoo tshaj plaws SCADA rau Siemens HMI, vim nws tau koom nrog TIA Portal. Nws txhawb kev faib tawm, los ntawm ib qho - cov neeg siv chaw nres tsheb mus rau ntau - lub vev xaib kev daws teeb meem. WinCC Professional tuaj yeem txuas mus rau ntau lub Siemens HMI cov khoom siv, sau cov ntaub ntawv tiag - sijhawm, thiab tsim cov ntawv ceeb toom rau kev txheeb xyuas cov txheej txheem.
2. Kev sib koom ua ke ntawm cov ntaub ntawv thiab kev pom
Hauv WinCC Professional, ntxiv Siemens HMI ua cov ntaub ntawv. Configure SCADA system los sau cov ntaub ntawv tseem ceeb los ntawm HMI, xws li cov nqi tsim khoom thiab cov ntawv ceeb toom. Siv WinCC cov cuab yeej pom pom los tsim cov dashboards nrog cov duab, kab kos, thiab daim duab qhia chaw, ua rau nws yooj yim rau cov neeg ua haujlwm saib xyuas tag nrho cov kab ke ntawm ib qho screen. Siemens HMI ua haujlwm hauv zos, thaum SCADA muab cov ntsiab lus thoob ntiaj teb.
3. Ua kom cov ntaub ntawv ruaj ntseg thiab synchronization
SCADA systems tuav cov ntaub ntawv muaj txiaj ntsig, yog li kev ruaj ntseg tseem ceeb heev. Siemens HMI thiab WinCC txhawb kev nkag mus tswj- teeb tsa cov neeg siv kev tso cai txwv tsis pub leej twg tuaj yeem hloov kho lossis saib cov ntaub ntawv tsis pub lwm tus paub. Tsis tas li ntawd, siv sij hawm-stamping thiab buffer tswj kom cov ntaub ntawv synchronized ntawm Siemens HMI thiab SCADA, zam kev qeeb lossis cov ntaub ntawv poob.
Cov txiaj ntsig ntawm Optimizing Integration nrog Siemens HMI
Kev sib koom ua ke Siemens HMI nrog PLCs thiab SCADA muaj ntau yam txiaj ntsig rau cov tshuab automation, suav nrog kev txhim kho kev ua haujlwm, raug, thiab ua kom muaj peev xwm. Cov txiaj ntsig zoo no tau txais kev txhawb nqa los ntawm qhov tseeb - piv txwv hauv ntiaj teb, xws li Siemens 'Digital Factory hauv Chengdu (SEWC), qhov twg Siemens HMI kev koom ua ke tau pab txo qis kev tsim khoom.
1. Txhim khu kev ua haujlwm zoo
Siemens HMI muab kev tswj kom paub tseeb, txo cov sijhawm cov neeg ua haujlwm siv rau kev ua haujlwm ntawm phau ntawv. Piv txwv li, ntawm SEWC, optimizing Siemens HMI chaw nres tsheb nrog cov ntaub ntawv tshawb xyuas txo lub sij hawm sim los ntawm 9%, txuag kwv yees li 400,000 RMB ib xyoos twg. SCADA kev koom ua ke ntxiv txhawb kev ua haujlwm los ntawm kev tso cai rau kev tswj hwm ntawm ntau yam txheej txheem.
2. Txhim kho qhov tseeb thiab txo qhov yuam kev
Kev hloov pauv cov ntaub ntawv ntawm Siemens HMI, PLCs, thiab SCADA tshem tawm tib neeg kev ua yuam kev los ntawm phau ntawv nkag. Siemens HMI qhia lub sijhawm tiag tiag, cov ntaub ntawv raug, ua kom cov neeg ua haujlwm txiav txim siab. Ntawm SEWC, AI- koom ua ke Siemens HMI cov tshuab txo qis qhov xav tau ntawm phau ntawv txheeb xyuas cov khoom lag luam los ntawm 75%, kom ntseeg tau tias cov khoom lag luam tsis raug tshem tawm.
3. Scalability rau cov txheej txheem loj hlob
Siemens HMI thiab nws cov kev sib xyaw ua ke yog qhov ua tau zoo. Txawm hais tias koj tab tom ntxiv PLCs tshiab lossis nthuav dav rau ntau qhov chaw tsim khoom, Siemens HMI tuaj yeem hloov kho yam tsis muaj kev kho dua tshiab. WinCC SCADA txhawb nqa lub vev xaib-raws li kev daws teeb meem, tso cai rau cov neeg siv los saib xyuas cov kab ke nyob deb- zoo tagnrho rau kev lag luam loj hlob.
Tswv yim tswv yim rau Optimizing Siemens HMI Integration
Txhawm rau kom tau txais txiaj ntsig zoo tshaj plaws ntawm koj lub tshuab automation, ua raws cov lus qhia no rau kev ua kom zoo dua Siemens HMI kev koom ua ke. Cov no suav nrog Siemens HMI WinCC cov lus qhia kev teeb tsa thiab cov lus qhia daws teeb meem.
1. Txuj kev cai thiab kev teeb tsa
Siv cov txheej txheem txheej txheem xws li PROFINET thiab OPC rau txhua qhov kev sib koom ua ke. Standardization ua kom yooj yim txij nkawm thiab ua kom muaj kev sib raug zoo ntawm Siemens HMI, PLCs, thiab SCADA. Ua raws Siemens cov kev coj ua zoo tshaj plaws rau kev teeb tsa hauv TIA Portal kom tsis txhob muaj teeb meem sib raug zoo.
2. Simplify HMI Interface Design
Tsim Siemens HMI interface nrog kev pom tseeb hauv siab. Siv loj, yooj yim-rau- nyeem ntawv, xim- coded ceeb toom (xws li, liab rau qhov yuam kev, ntsuab rau ib txwm), thiab intuitive tswj. Tsis txhob cuam tshuam lub vijtsam- tsuas yog tso saib cov ntaub ntawv tseem ceeb los pab cov neeg ua haujlwm txiav txim siab sai.
3. Ua haujlwm tu tsis tu ncua
Khaws Siemens HMI firmware thiab software (TIA Portal, WinCC) hloov kho kom nkag mus rau cov yam ntxwv tshiab thiab kev ruaj ntseg thaj ua rau thaj. Tsis tu ncua xyuas cov kev sib txuas lus sib txuas thiab ntxuav HMI cov ntxaij vab tshaus kom tsis txhob ua haujlwm tsis zoo. Rau cov teeb meem tshwm sim xws li kev sib txuas tsis raug, siv Siemens HMI teeb meem hauv SCADA cov lus qhia los ntawm Siemens.
Yav tom ntej Trends nyob rau hauv Siemens HMI Integration
Lub neej yav tom ntej ntawm automation nyob rau hauv kev sib koom ua ke ntse dua, thiab Siemens HMI yog nyob rau hauv pem hauv ntej ntawm cov qauv no. Cov thev naus laus zis tshiab xws li AI thiab huab suav tau koom ua ke nrog Siemens HMI systems. Piv txwv li, Siemens tab tom tsim AI-lub zog Siemens HMI cov kev daws teeb meem uas tuaj yeem kwv yees cov cuab yeej ua tsis tiav thiab txhim kho cov txheej txheem tau txais txiaj ntsig. Huab-raws li SCADA kev koom ua ke tseem yuav tso cai rau- lub sijhawm saib xyuas los ntawm txhua qhov chaw, ua Siemens HMI yog ib qho cuab yeej siv tau ntau dua rau kev lag luam automation.
Xaus
Optimizing automation systems los ntawm kev koom ua ke ntawm Siemens HMI nrog PLCs thiab SCADA yog qhov kev ua si - hloov pauv rau kev lag luam nrhiav kev ua tau zoo thiab kev ntseeg tau. Siemens HMI ua lub hauv paus rau tib neeg - tshuab kev sib cuam tshuam, ua kom cov ntaub ntawv tsis sib haum xeeb ntawm cov khoom. Los ntawm kev ua raws cov kauj ruam kev sib koom ua ke, siv cov software sib xws xws li TIA Portal thiab WinCC, thiab siv cov kev coj ua zoo tshaj plaws, cov lag luam tuaj yeem qhib tag nrho cov peev txheej ntawm lawv cov tshuab automation. Txawm hais tias koj tab tom txhim kho cov kab tsim khoom me me lossis tswj hwm qhov chaw lag luam loj, Siemens HMI kev koom ua ke yog qhov tseem ceeb rau kev sib tw hauv kev lag luam niaj hnub no.
